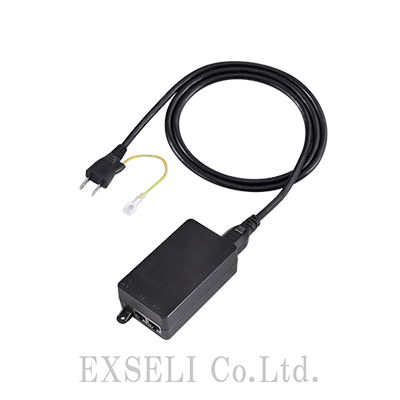

SA-5

SA-5で電源を供給できるのは、1台のネットワーク機器に限られます。使用時には、対象機器に別途ACアダプターを接続する必要はありません。設置場所は、屋内でコンセントに近く、乾燥した環境を選んでください。SA-5は防水構造ではないため、雨水や湿気の多い場所への設置は避けてください。また、フェライトコアが必要なネットワーク機器を使用する場合は、LANケーブルのネットワーク機器側の根元に取り付けてください。なお、SA-5にはリピーター機能は搭載されていないため、HUBまたはパソコンからネットワーク機器までのLANケーブルの総延長距離が100mを超えないようにしてください。

SA-5は、PoE(Power over Ethernet)受電機能に対応したネットワーク機器に対して、LANケーブルを通じて電源を供給するインジェクターです。これにより、近くに電源コンセントがない場所でもネットワーク機器の設置が可能になります。1000BASE-Tに準拠しており、IEEE802.3afおよびIEEE802.3atの各規格に対応しています。また、カテゴリー5e以上のLANケーブルを使用することで、SA-5とネットワーク機器の間を最大100mまで延長することができます。

SA-5を使用する際は、まずSA-5の「LAN」ポートとHUB、またはパソコンをLANケーブルで接続します。次に、SA-5の「PoE」ポートとPoE受電対応のネットワーク機器のLANポートをLANケーブルで接続してください。その後、付属の電源ケーブルをSA-5の電源コネクターとACコンセントに接続します。接続後、SA-5の「PWR」ランプとネットワーク機器の電源ランプが緑に点灯していることを確認してください。
