GB-060LA-09

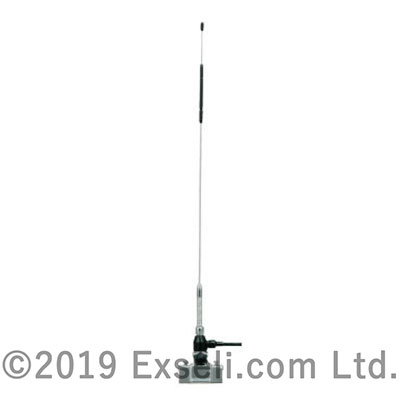

GB-060LA-09 (GB060LA09)は日本アンテナ(NIPPON ANTENNA)製の60MHz帯車載用ガーター取付型アンテナです。
この商品の新品や中古品をご購入検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
GB-060LA-09についての詳細
商品仕様
- 名称
- 60MHz帯車載用ガーター取付型アンテナ
- 型番
- GB-060LA-09
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 33,000円（税別）
お見積・お問い合わせ- 特長
- ●GB-060LA-09 (GB060LA09)は日本アンテナ(NIPPON ANTENNA)製の60MHz帯車載用ガーター取付型アンテナです。
●周波数60MHz帯を使用する防災行政無線などと組み合わせて使用します。
●アンテナエレメントは1/4λホイップアンテナです。
※ホイップアンテナとは、指向性が無く、どの角度からの電波でも受信・送信することができるアンテナのことをいいます。
●付属の取付金具を使用し、車両のルーフサイドに取り付けてお使い頂けます。
●アンテナエレメントGB-060L-09ELと基部GB-BA3-09がセットになった製品です。同軸ケーブル3D-2V 5mが付いています。
●無線機接続側には アタッチメントコネクタが付いており、使用無線機に合わせて以下の接栓を選択します。接栓は別売りです。
・M-P接栓:M・P-TA2
・N-P接栓:N・P-TA
・BNC-P接栓:BNC・P-TA
・TNC-P接栓:TNC・P-TA
●欧州環境規制RoHS指令対応です。
- 販売状態
- 販売中
- 備考
- ●ご注文時は、周波数を指定してご注文ください。
●接栓のコネクタ部分は付属していません。必ず別売りのアタッチメントコネクタを装着して、無線機と接続してください。
●付属品
・取扱説明書
・コードホルダー×3個
・十字穴付なべ小ねじM5×15×2個
・補助板×1個
●諸元
・アンテナ長: 周波数により可変
・基台同軸ケーブル長さ:5D-2V 5m
・重量: 約0.45kg
・インピーダンス: 50Ω
・取付場所: ルーフサイド
・インピーダンス: 公称50Ω
・コネクタ形状: アタッチメントコネクタ
・絶対利得: 公称-0.85dB
・指向性:垂直偏波 水平面内公称無指向性
・定在波比:中心周波数にて1.5以下
・絶縁抵抗: 給電点にて乾燥時 DC500Vにて500MΩ以上
・耐電圧: 給電点にて乾燥時 AC1000V1分間加え異常無いこと
・耐電力: 5W 連続10分
●2022/4/1出荷分より資材高騰の影響で値上げされ、2023年4月よりもう一度値上げされました。
- JANコード
- なし
- 適合機種
-
商品Q&A
GB-060LA-09の取り付け時に注意することはありますか?回答を閉じる
アンテナはエレメントが垂直になるように取り付け、周囲に障害物の少ない場所を選んで設置してください。また、車両の最外縁より内側に取り付ける必要があり、アンテナ先端が地上2m未満の場合は最外縁から100mm以上内側に設置してください。屋根が樹脂製の車両や極端に傾斜した車両には適さない場合があります。さらに、洗車時や高さ制限のある場所へ入る際は、エレメントを取り外してください。
配線やメンテナンス時の注意点を教えてください。回答を閉じる
車内へケーブルを引き込む際は、雨水が同軸ケーブルを伝って車内へ侵入しないよう固定してください。また、エンジンルームや温風吹出口など高温になる場所を避けて配線してください。同軸ケーブルの絶縁体が溶けると通信性能の低下や故障の原因となります。コードホルダーを使用する際は、取付面の汚れを除去したうえで貼り付け、両面テープが十分に定着するまで5～6時間ほど負荷をかけないようにしてください。
GB-060LA-09はどのようなアンテナですか?回答を閉じる
GB-060LA-09は、車両の窓枠(ガーター)へ取り付ける移動局車載用アンテナです。取付金具にはステンレス材(SUS)を採用しているため錆や腐食に強く、給電部やエレメントは樹脂被覆により優れた防水性と耐久性を備えています。また、公称50Ωのインピーダンス、VSWR1.5以下、絶対利得-0.85dBの性能を持ち、水平面内無指向性のため安定した通信が可能です。
