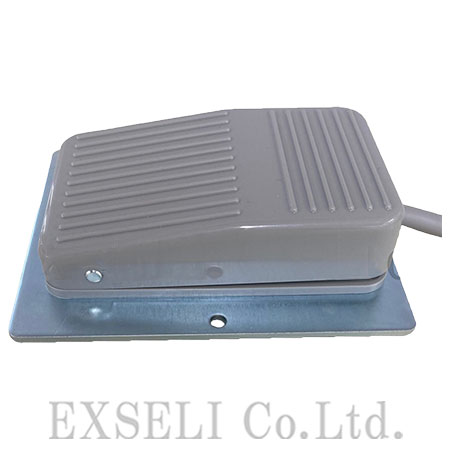

EFT-01

フットスイッチを使用するには、無線機側で設定を有効にする必要があります。 まず「FUNC」キーを長押ししてキーロックをかけた後、「SET」キーを4回、「FUNC」キーを4回続けて押します。ディスプレイ左上に「M」マークが表示され、キーロックが自動解除されれば、フットスイッチ設定は有効です。 解除する場合は、同じ操作を再度行うか、フットスイッチを無線機から取り外したうえで無線機をリセットしてください。

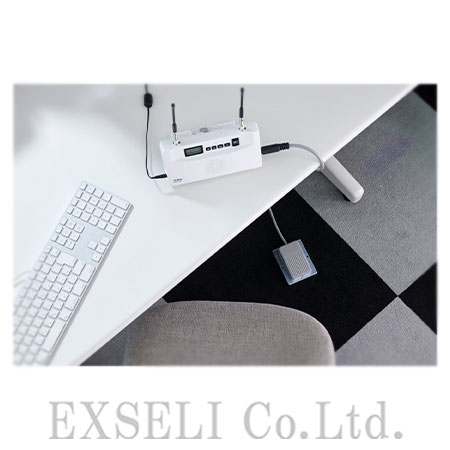

無線機にACアダプターを接続し、電源を入れます。チャンネル表示が確認できたら、無線機本体のPTTキーの代わりにフットスイッチを踏み、送信できることを確認してください。 正常に動作していれば、フットスイッチ操作で送信、足を離すと受信待機状態になります。

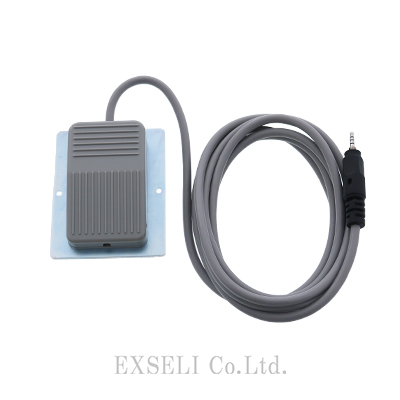

EFT-01を接続する際は、必ず事前に無線機の電源を切ってください。作業をしやすくするため、接続が完了するまでは無線機のスタンドを外しておくことをおすすめします。 無線機右側面下部のイヤホンマイクジャックに、本機のプラグを奥までしっかり差し込みます。途中で少し抵抗を感じる場合がありますが、確実に奥まで挿入されていることを確認してください。その後、プラグを時計方向に回し、止まる位置まで確実に固定します。 ケーブルがねじれて回しにくい場合は、ケーブル側を下にして固定し、無線機本体を上から回すとスムーズに取り付けられます。回しても固定されない場合は、プラグが十分に差し込まれていない可能性がありますので、挿入状態を再度確認してください。
