DC-130

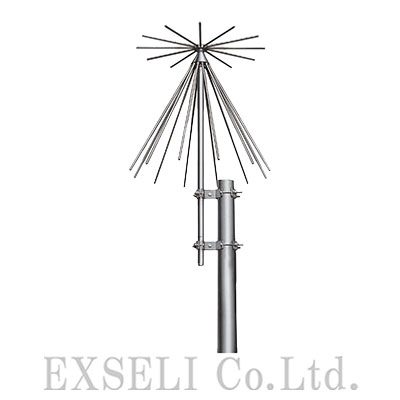

DC-130 (DC130)は日本アンテナ(NIPPON ANTENNA)製のディスコン型アンテナです。
この商品の新品や中古をご購入検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
DC-130についての詳細
商品仕様
- 名称
- ディスコン型アンテナ
- 型番
- DC-130
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: オープン価格
お見積・お問い合わせ- 特長
- ●DC-130 (DC130)は日本アンテナ(NIPPON ANTENNA)製のディスコン型アンテナです。
●VHF帯、垂直偏波で使用される広帯域特性を持つ業務用無線機用のアンテナです。
●風の影響を低減することと軽量化のために、細径エレメントの複数構成(放射素子12本、地線素子)となっています。
●使用周波数は110～140MHz帯です。
●NJ接栓が付いています。
●別売りのポールと同軸ケーブルと組合わせて設置してください。
- 販売状態
- 販売中
- 備考
- ●受注生産品ですので、納期は都度ご確認ください。
●諸元
・アンテナ型式: ディスコン型アンテナ
・用途: 固定局用 垂直偏波
・使用周波数: 110～140MHz
・入力インピーダンス: 公称50Ω
・VSWR: 1.5 以下
・利得(標準値): 2.15dBi
・指向性(標準値): E面半値幅50° / H面無指向性
・絶縁抵抗: 給電点にて乾燥時 DC500Vにて500MΩ以上
・耐電圧: 給電点にて乾燥時 AC1000V1分間加え異常ないこと
・給電部接栓: N-J型
・質量: 約7㎏
・受風面積: 約0.21m2
・最大受風荷重: 60m/secの時 約465N
・耐風速: 最大瞬間風速にて60m/sec
●2022/4/1出荷分より資材高騰の影響で値上げされました。
- JANコード
- なし
- 適合機種
-
商品Q&A
DC-130の組立方法を教えてください。回答を閉じる
放射素子12本を放射素子ベースへ、地線素子12本を地線ベースへそれぞれ規定のトルクで取り付けてください。地線素子の方が、放射素子より全長が長くなっていますので、取り付け間違いのないようにご注意ください。ご使用になる取り付け金具は、可能な場合、地上で取り付けを行なってください。
DC-130の設置方法を教えてください。回答を閉じる
取付金具によりDC-130をマストにしっかりと固定してください。締付けトルクは取付金具の説明書などの指示に従ってください。防水筒に同軸ケーブルを通し、接栓を接続してください。接栓部は雨水の侵入を防ぎ、性能を維持するために、自己融着テープを巻き、さらにビニールテープを巻き付けることをお勧めします。接栓締め付けが弱いと防水性が劣り、逆に強すぎると接栓部が破損してしまうことがありますのでご注意ください。
防水筒をアンテナ本体に取り付け、ケーブルクリップにて同軸ケーブルを完全に固定してください。同軸ケーブルの破損を防ぐために、多少のたるみを持たせてマストに固定してください。
DC-130を取付ける上で、注意すべき点を教えてください。回答を閉じる
DC-130はしっかり固定されたマスト(パンザーマストまたは鋼管柱)に取付けてください。DC-130の性能を十分発揮させるため、周囲に障害物のない高所に垂直に取付けてください。DC-130は避雷針の保護範囲に設置してください。地線素子先端とマスト上端は指定間隔を離して設置してください。
