3CL-150

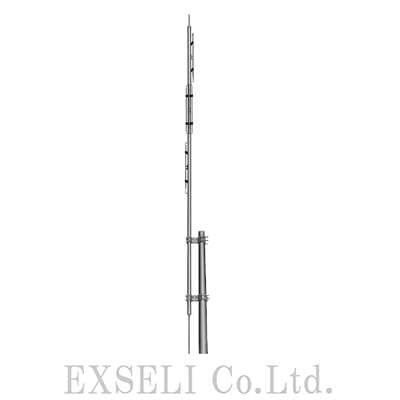

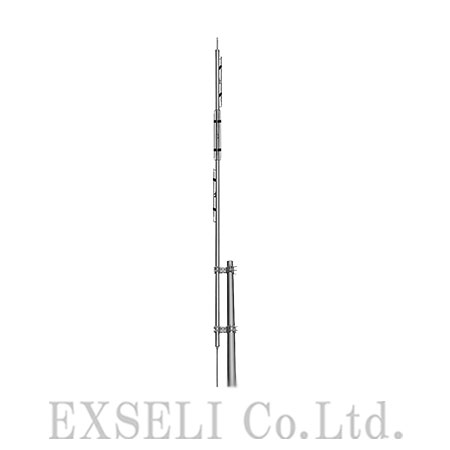

3CL-150 (3CL150)は日本アンテナ(NIPPON ANTENNA)製の150MHz帯 避雷針付3段コーリニア型アンテナです。 ※コーリニア型アンテナとは、無線通信用の高利得アンテナであり、主に超短波から極超短波において用いられることが多いアンテナです。
この商品の新品や中古品をご購入検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
3CL-150についての詳細
商品仕様
- 名称
- 150MHz帯 避雷針付3段コーリニア型アンテナ
- 型番
- 3CL-150
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 663,000円（税別）
お見積・お問い合わせ- 特長
- ●3CL-150 (3CL150)は日本アンテナ(NIPPON ANTENNA)製の150MHz帯 避雷針付3段コーリニア型アンテナです。
※コーリニア型アンテナとは、無線通信用の高利得アンテナであり、主に超短波から極超短波において用いられることが多いアンテナです。
●VHF固定局無線機用のアンテナです。
●140～170MHz内の―指定周波数です。ご注文の際はfo(中心周波数)MHzをご指定下さい。
●ダイポールアンテナを、鋼管柱の周囲120°間隔または垂直上に配列した垂直偏波高利得アンテナです。
※ダイポールアンテナとは波長の1/2λ(波長の半分)の長さのアンテナです。垂直設置時に水平全方向に電波の送受信ができるアンテナのことをいいます。
●アンテナ長は約5.27mです。
●アンテナから同軸ケーブル8D-2V 80cmが出ています。
●アンテナ側コネクタはNJが付いています。
※アンテナ側コネクタはN-J だけです。延長同軸ケーブルで他のコネクタに変換します。
●利得は5.15dBiです。
●重さ33kgです。
●避雷針付きの無指向性アンテナです。
※無指向性アンテナとは、全方向からの電波の送受信ができるアンテナのことをいいます。
●アンテナ取付金具はB-4、B-8-1(D)が対応します。
- 販売状態
- 販売中
- 備考
- ●受注生産品です。
●諸元
・アンテナ型式: 3段コーリニア型アンテナ
・型名: 3CL-150
・用途: 固定局用 垂直偏波
・使用周波数: 140～170MHz内の―指定周波数
・入力インピーダンス: 公称50Ω
・VSWR: 1.5以下
・利得(標準値): ダイポール比3dB、絶対利得5.15dB
・指向性(標準値): E面半値幅18° H面無指向性
・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上
・耐電圧: 給電点にて乾燥時AC1000V1分間加え異常ないこと
・給電部接栓: N-J型
・質量: 約33kg
・受風面積: 約0.45平方メートル
・最大受風荷重: 60m/secの時 約984N
・耐風速: 最大瞬間風速にて 60m/sec
●他にも以下のアンテナがあります。
【カージオイド指向性】
・150MHz帯 避雷針付き指向性3段コーリニア型アンテナ3DA-150
- JANコード
- なし
- 適合機種
-
