WH-450-1ND-09

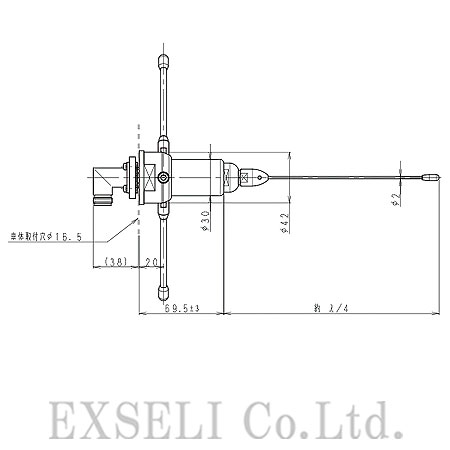

本アンテナを車両に取り付ける際は、まず地線にばね座金(5)をセットし、それをアンテナ基部にねじ込んでください。次に、M-J型接栓に歯付座金(16)を取り付け、車体の内部から屋根を通して、基部にねじ込むようにしてください。その後、基部の六角穴付け止めねじ(M4)を付属の六角棒スパナを使用してしっかりと締め付けてください。取り付け位置としては、自動車の屋根の中央付近が最も理想的です。取り付けが完了したら、ゴムパッキンが車体の外側に正しく配置されているか、また基部や地線が緩んでいないかを必ず確認し、安全かつ確実に固定されていることを確認してください。

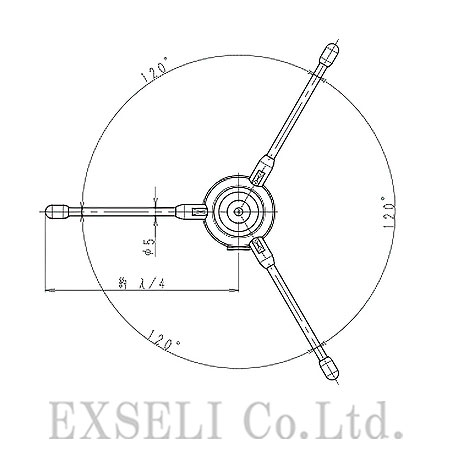

WH-450-1ND-09は、地線を備えた設計により、取り付け位置にかかわらず優れた電気性能を発揮する車載用アンテナです。車体との接地状況に左右されることなく、常に安定した通信が可能なため、車両の向きや位置に関係なく良好な通話品質が得られるのが大きな特長です。

アンテナを車両に取り付ける際には、必ずアンテナエレメントが垂直になるように設置してください。垂直方向から30度以上傾いた状態で使用すると、通信品質が著しく低下し、満足な通話が行えないことがあります。アンテナの設置場所は、周囲に障害物がなく、アンテナ本来の電気的性能が十分に発揮できる位置を選んでください。周囲の障害物は、放射効率を下げるだけでなく、水平面指向特性の悪化を引き起こす可能性がありますので、できるだけアンテナから離して設置することが重要です。また、自動車の屋根に極端な傾斜がある場合、本製品は適しておらず、使用を推奨できません。アンテナの基台と無線機との接続には、必ず同軸ケーブルを使用してください。さらに、エレメントの破損を防ぐため、天井が低い車庫に入る場合や洗車を行う際には、あらかじめエレメントを取り外しておくようにしてください。
