- GB-150-5A-09
GB-150-5A-09
GB-150-5A-09 (GB1505A09)は日本アンテナ(NIPPON ANTENNA)製のルーフサイド、ハッチバック用ホイップアンテナです。 ※ホイップアンテナとは、指向性が無く、どの角度からの電波でも受信・送信することができるアンテナのことをいいます。
この商品の新品や中古品をご購入検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
GB-150-5A-09についての詳細
商品仕様
- 名称
- ルーフサイド、ハッチバック用ホイップアンテナ
- 型番
- GB-150-5A-09
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 20,500円（税別）
お見積・お問い合わせ- 特長
- ●GB-150-5A-09 (GB1505A09)は日本アンテナ(NIPPON ANTENNA)製のルーフサイド、ハッチバック用ホイップアンテナです。
※ホイップアンテナとは、指向性が無く、どの角度からの電波でも受信・送信することができるアンテナのことをいいます。
●VHF帯の車載無線機で使用します。

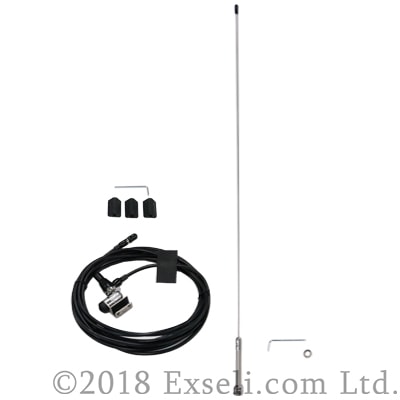

●アンテナエレメント、GB-150-5A-09基部(車のガーターやハッチバックサイドに取り付ける基台)、同軸ケーブル(3D-2V 5m)、アタッチメントコネクタが付属しています。
●基部無線機接続側には アタッチメントコネクタが付いており、使用無線機に合わせて以下の接栓を選択します。接栓は別売りです。
・M-P接栓 M・P-TA2
・N-P接栓 N・P-TA
・BNC-P接栓 BNC・P-TA
・TNC-P接栓 TNCP-TA
●アンテナエレメントの長さは約50cmです。
●対応周波数帯域は140～170MHz内の1指定周波数ですので、周波数を1波指定して発注していただきます。
- 販売状態
- 販売中
- 備考
- ●ハッチバック用基部(車のガーターやハッチバックサイドに取り付ける基台)GB-150-5A-09用基部のみの購入もできます。
●接栓(コネクタ)は別売りです。
●諸元
・アンテナ長:約50cm
・重量: アンテナ 50g、基台同軸ケーブル 350g
・型式: 容量接地型 λ/4 ホイップアンテナ
・周波数帯域: 140MHz～170MHz内の1指定周波数
・入力インピーダンス: 公称 50Ω
・VSWR: 使用周波数帯域内 2.0以下
・絶対利得: 公称 2.15dB
・指向性: 垂直偏波 水平面内公称無指向性
・基台の有無: あり ガーター、ハッチバックサイド取付
・基台同軸ケーブル長さ: 3D-2V 5m
・コネクタ有無: あり
・コネクタ形状: アタッチメントコネクタ
●2022/4/1出荷分より資材高騰の影響で値上げされ、2023年4月よりもう一度値上げされました。
- JANコード
- なし
- 適合機種
-
- GX5570VJD121 ※接栓MP-TA2と組み合わせて使用
- GX5570VJF121 ※接栓MP-TA2と組み合わせて使用
- IC-DV5505C ※接栓MP-TA2と組み合わせて使用
- IC-DV6010S1 ※接栓MP-TA2と組み合わせて使用
- IC-DV6505 ※接栓MP-TA2と組み合わせて使用
- IC-VM2005CTM ※接栓MP-TA2と組み合わせて使用
- IC-VM2010MFT ※接栓MP-TA2と組み合わせて使用
- IC-VM4525MFT ※接栓NP-TAと組み合わせて使用
- SRM420V ※接栓MP-TA2と組み合わせて使用
- SRM620V ※接栓MP-TA2と組み合わせて使用
- TCM-124 ※接栓NP-TAと組み合わせて使用
- TCM-D144 ※接栓NP-TAと組み合わせて使用
- VXD4500V ※接栓MP-TA2と組み合わせて使用
- XiR M6660 ※接栓BNCP-TAと組み合わせて使用
- XiR M8668i ※接栓BNCP-TAと組み合わせて使用
商品Q&A
GB-150-5A-09はどのように取り付けますか?回答を閉じる
GB-150-5A-09は、車両の窓枠(ガーター)にブラケットを固定して取り付けます。傾斜のある車両では、六角袋ナットを緩めてアンテナエレメントが垂直になるよう角度を調整し、その後しっかり固定してください。また、同軸ケーブルは付属のコードホルダーを使用して固定し、ケーブルに無理な負荷がかからないよう配線してください。
使用時や設置時の注意点はありますか?回答を閉じる
アンテナは周囲に障害物の少ない場所へ取り付け、エレメントが垂直になるよう設置してください。また、雨水が同軸ケーブルを伝って車内へ侵入しないよう配線し、エンジンルームや温風吹出口付近など高温になる場所は避けてください。さらに、屋根の低い場所への進入時や洗車時にはエレメントを取り外すことで、アンテナの破損を防ぐことができます。車両への取付位置については、保安基準に適合するよう最外縁より内側に設置してください。
GB-150-5A-09はどのようなアンテナですか?回答を閉じる
GB-150-5A-09は、車両の窓枠(ガーター)やハッチバックサイドへ取り付ける容量接地型λ/4ホイップアンテナです。周波数帯は140MHz～170MHz内の指定周波数に対応し、公称利得2.15dB、VSWRは使用周波数帯域内2.0以下の性能を備えています。取付金具にはステンレス材(SUS)を採用しているため錆びにくく、給電部やエレメントは樹脂で被覆されているため、防水性と耐久性にも優れています。
