WH-260A-09 F=260-275(セット)
WH-260A-09 F=260-275 (セット)は日本アンテナ(NIPPON ANTENNA)製の260MHz帯 車載用穴開け式アンテナ(3D-2V)です。 ※WH-260A-09 F=260-275 (セット)は、型番がWH-260A-09で、 F=260-275は周波数を表し、(セット)はエレメントと基台と同軸ケーブルのセットであることを意味しています。
この商品の新品や中古をご購入検討の際は以下よりお進みください。お問い合わせはお電話(365日深夜まで対応)かまたはお問い合わせフォームよりご連絡ください。
WH-260A-09 F=260-275(セット)についての詳細
商品仕様
- 名称
- 260MHz帯 車載用穴開け式アンテナ(3D-2V)
- 型番
- WH-260A-09 F=260-275(セット)
- 種別
- 定価
-
※どこよりもお安くお値引き販売する事を目指しますので当社販売価格はお問合せ下さい
メーカー価格: 21,700円（税別）
お見積・お問い合わせ- 特長
- ●WH-260A-09 F=260-275 (セット)は日本アンテナ(NIPPON ANTENNA)製の260MHz帯 車載用穴開け式アンテナ(3D-2V)です。
※WH-260A-09 F=260-275 (セット)は、型番がWH-260A-09で、 F=260-275は周波数を表し、(セット)はエレメントと基台と同軸ケーブルのセットであることを意味しています。
●容量接地型λ/4ホイップアンテナです。
※ホイップアンテナとは、指向性が無く、どの角度からの電波でも受信・送信することができるアンテナのことをいいます。
※λ(ラムダ)とは、波長のことをいいます。容量接地型λ/4ホイップアンテナ
●デジタル防災行政無線システムや消防・救急デジタル無線など周波数260MHz帯の車載無線機用のアンテナです。
●対応周波数は260MHz~275MHzです。

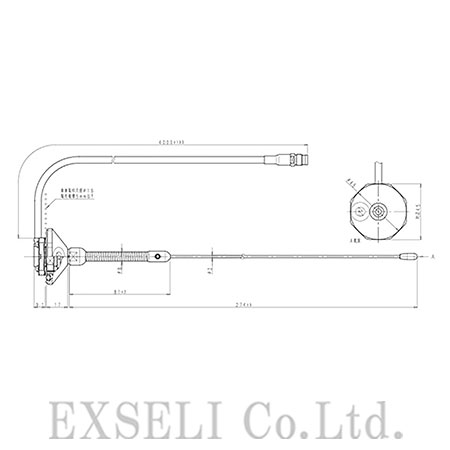

●260MHz帯 車載用1/4λエレメント(WH用)EL274、車載用 穴開けタイプ基部(同軸ケーブル3D-2V 4m付き)WH-BA3-M6-09が一体となった商品です。
※接栓(アタッチメントコネクター)は別売りです。
※エレメント取付部はM-6ネジです。
●取り付け場所はルーフトップです。
●穴あけ取付工事が必要です。取付穴径Φ16mmに対応した商品です。
●無線機との接続は、通線しやすいアタッチメント方式になっておりますので、通線後、別売りの接栓(アタッチメントコネクター)を取り付けて無線機と接続願います
●保安基準に適合した商品です。
- 販売状態
- 販売中
- 備考
- ●付属品: 保護シール1枚、取扱説明書1部
●諸元
・型式: 容量接地型λ/4ホイップアンテナ
・型名: WH-260A-09
・用途: 移動局車載用
・使用周波数: 260～275MHz
・入力インピーダンス: 公称50Ω
・VSWR: 帯域内1.5以下
・絶対利得: 公称2.15dB
・指向性: 垂直偏波 水平面内公称無指向性
・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上
・耐電圧: 給電点にて乾燥時AC1000V1分間加え異常ないこと
・給電部接栓: アタッチメントコネクタ
・給電ケーブル: 3D-2V 4m
・質量: 約0.4kg
・取付方法: 穴開け取付
・取付場所: ルーフトップ
・備考: 車体取付穴φ16mm、取付板厚5mm以下
●260MHz帯のアンテナ
第一電波工業製
・260MHz帯消防・救急デジタル用アンテナM260GSF
・260MHz帯GPアンテナ260MV
・260MHz帯GPアンテナ260MVH
・260MHz帯ガーターアンテナM260KRN
・260MHz帯ガーターアンテナM260KRA
・消防・救急デジタル無線用アンテナ(260MHz帯)M260MR2M
・260MHz帯消防・救急デジタル用アンテナM260NS
日本アンテナ製
・260MHz帯 1/2λ型ノンラジアルエレメント(MP型)HGW-260NRS-09
・260MHz帯 車載用高利得マグネット式アンテナ(3D-2V)HMG-260A-09 F=260-275(セット)
・260MHz帯 車載用高利得マグネット式アンテナ(5D-2V)HMG-260B-09 F=260-275(セット)
・260MHz帯 車載用高利得エレメント(MP型)HMG-260-09EL
・260MHz帯 車載用マグネット式アンテナ(3D-2V)MG-260A-09
・260MHz帯 車載用マグネット式アンテナ(5D-2V)MG-260B-09
・260MHz帯 車載ガータ用アンテナ(3D-2V)GB-260A-09
・260MHz帯 車載ガータ用アンテナ(5D-2V)GB-260B-09
・260MHz帯 可撓式 λ/4車載ホイップアンテナWH-260-5A
・260MHz帯 車載用穴開け式アンテナ(3D-2V)WH-260NR(A)-09
・260MHz帯 車載用1/2λ短縮型エレメント(MP型)WH-260NRS(HE)-EL
・260MHz帯 車載用穴開け式アンテナ(3D-2V)WH-260A-09 F=260-275(セット)
・260MHz帯 車載用穴開け式アンテナ(5D-2V)WH-260B-09 F=260-275(セット)
・260MHz帯 車載用穴開けタイプ ケーブル無N-JWH-260-NJ-09 F=260-275(セット)
・260MHz帯 車載用穴開けタイプ ケーブル無BNC-JWH-260-BJ-09 F=260-275(セット)
・260MHz帯 車載用1/4λエレメント(WH用)EL274
・260MHz帯 車載用1/4λエレメント(GB用)EL234
・260MHz帯 車載用1/4λエレメント(MG用)EL252
・260MHz帯 車載用1/4λ可撓式エレメントEL-250-5A
・260MHz帯コーリニア型アンテナ(無指向性、利得4.15dBi)HG-2501B
・260MHz帯コーリニア型アンテナ(無指向性、利得6.15dBi)HG-2502CD
・260MHz帯 反射素子付コーリニア型アンテナ(指向性、利得6.15dBi)HGK-2501B1
・260MHz帯 反射素子付スリーブ型アンテナ(指向性、利得4.15dBi)SLK-2501B4
・260MHz帯 広帯域3素子八木型アンテナ3BD-2502 F=260-275
・260MHz帯 広帯域3素子八木型アンテナC-3BD-2502
・260MHz帯 広帯域5素子八木型アンテナ5BD-2502
・260MHz帯 広帯域5素子八木型アンテナC-5BD-2502
・260MHz帯 広帯域8素子八木型アンテナ8BD-2502
・260MHz帯スリーブ型アンテナC-SL-2503">SLK-2501B4
- JANコード
- なし
- 適合機種
商品Q&A
WH-260A-09 F=260-275(セット)の取付方法を教えてください。回答を閉じる
WH-260A-09 F=260-275(セット)の取り付けを行う際は、まず給電部に取り付けられているM16ねじのナットを取り外してください。その前に、車体の外側には必ず保護シールを貼っておくようにしてください。給電部は、車内側からφ16mmの取り付け穴に通し、ナットを車外側から締め付けて固定します。このとき、車体の板厚が0.8～1mmの場合はナットのねじ逃げがある側を下側に、板厚が1～5mmの場合はねじ逃げがない側を下側に向けて取り付けを行ってください。その後、Oリングが装着されたM6-M型給電部をナットにしっかりとねじ込んで固定してください。
WH-260A-09 F=260-275(セット)のコネクター使用方法を教えてください。回答を閉じる
車内にケーブルを通す際には、直径12mm程度の穴があれば作業は容易に行えます。接栓ボディ(別売品)とケーブル側コネクターを接続する際には、ケーブル側のコネクターをしっかりと固定した状態で、接栓ボディを左方向に回転させてねじ込み、確実に固定してください。
WH-260A-09 F=260-275(セット)を教えてください。回答を閉じる
WH-260A-09 F=260-275(セット)は、車両のルーフトップに取り付けて使用する設計となっており、非常に優れた指向性を持つことが特長です。取り付けた車両の向きに関係なく、常に良好な通話品質が得られるため、実用性に優れています。給電ケーブルには、信号の損失を抑えるために低損失の3D-2Vケーブルが採用されています。なお、この製品は車体に穴をあけて取り付けるタイプであるため、施工時には十分な注意が必要です。
